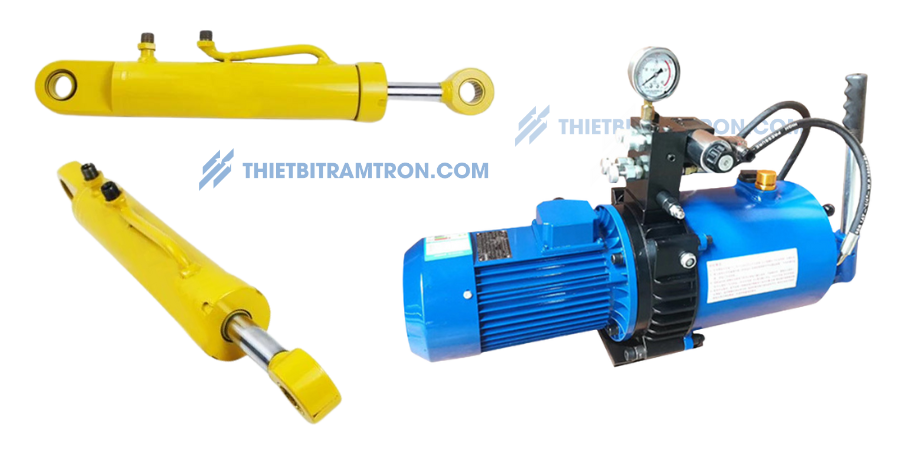

Xilanh mở cửa xả cối trộn là thiết bị chuyên dùng để đóng mở cửa cối khi muốn xả bê tông từ trong cối ra xe bồn. Có những ưu điểm của cấu trúc đơn giản, đầu ra lớn lực lượng, ổn định và hiệu suất đáng tin cậy, dễ dàng bảo trì, ứng dụng rộng rãi.

Vị trí lắp đặt

Vị trí lắp đặt: được gắn với cửa xả cối hoạt động thông qua bơm thuỷ lực được gắn theo cối trộn.

Hiện nay những dòng cối trộn như Sicoma, SDmix, Eurolon thường sử dụng xi lanh thuỷ lực, dòng cối BHS, JS sử dụng xi lanh khí nén,

Xem thêm: Bơm thuỷ lực mở cửa xả cối trộn

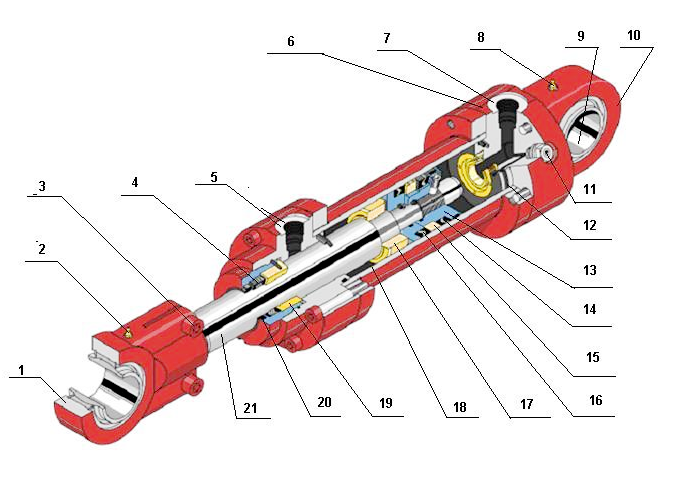

Cấu tạo của xilanh thuỷ lực

– 1, 10: Thân và ắc phía đầu cần xi lanh.

– 2: Vú mỡ

– 8: Vít khóa.

– 9: Bạc đạn tự xoay (bạc đạn nhào)

– 6, 7, 11, 12: Bích của xi lanh thủy lực phía không cần, gồm các lỗ gắn ống cấp dầu, giảm chấn, phốt làm kín giữa thân xi lanh và bích bu lông.

– 4, 5, 19, 20: Mặt bích phần đầu cần xi lanh thủy lực gồm phốt làm kín giữa cần piston và phần ắc có cần, bạc lót dẫn hướng, lỗ vào ống dầu.

– 13,14,15,16: Piston – đây là bộ phận chính của xi lanh thủy lực để ngăn cách giữa hai khoang có áp và không áp. Bao gồm thân piston và các phốt bằng cao su vừa chịu áp suất vừa làm kín cả hai chiều với vỏ xi lanh, lót giữa hai phốt bằng vật liệu chịu mòn. Thường thì chiều dài nhỏ nhất của thân piston sẽ lớn hơn 2/3 kích thước đường kính trong lòng xi lanh.

– 21 Cần Piston được làm thừ thép crom, được luyện cứng, bề mặt được mài tròn, mạ một lớp crom chống rỉ.

– 18: Vỏ ngoài xi lanh thủy lực, thường được chế tạo bằng thép hợp kim dẻo và bền, chịu được mài mòn và nhiệt độ.
